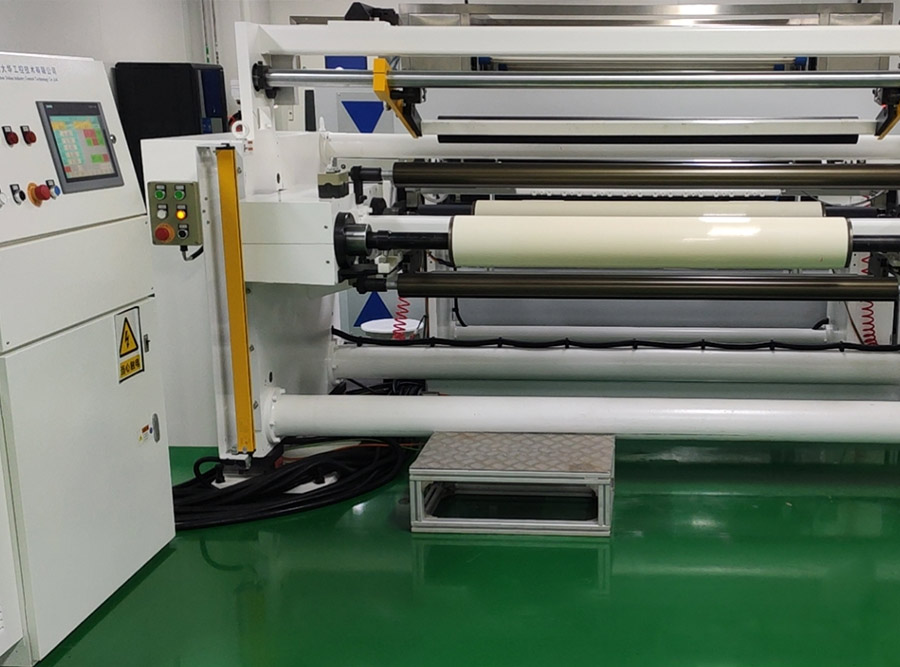

Struktura navíjecího stroje

Struktura a navíjecí stroj se může lišit v závislosti na konkrétní aplikaci a designu. Zde jsou však některé běžné součásti a struktury navíjecího stroje:

Rám: Rám je hlavní konstrukcí stroje a poskytuje podporu pro všechny ostatní součásti.

Odvíjecí sekce: Odvíjecí sekce drží roli materiálu, který bude navíjen na navíjecí stroj. Odvíjecí sekce může zahrnovat motorizovaný systém pro řízení napětí a rychlosti materiálu.

Navíjecí sekce: Navíjecí sekce obsahuje jeden nebo více navíjecích bubnů nebo hřídelí, které drží jádro, na které bude materiál navíjen. Navíjecí sekce může také obsahovat motorizovaný systém pro řízení napětí a rychlosti navíjení.

Systém kontroly tahu: Systém kontroly tahu udržuje stálé napětí na materiálu, když je navíjen na jádro. Systém řízení napětí může obsahovat snímače pro monitorování napětí a řídicí systémy pro nastavení napětí podle potřeby.

Řídicí systém: Řídicí systém zahrnuje programovatelný logický kontrolér (PLC) a rozhraní člověk-stroj (HMI), které umožňují operátorovi řídit a sledovat výkon stroje. Řídicí systém může zahrnovat funkce, jako je řízení rychlosti, řízení napětí a sledování materiálu.

Bezpečnostní prvky: Navíjecí stroje mohou obsahovat různé bezpečnostní prvky, jako jsou tlačítka nouzového zastavení, bezpečnostní kryty a blokování, aby se předešlo zranění obsluhy.

Systém manipulace s rolemi: Systém manipulace s rolemi umožňuje obsluze odebírat hotové role materiálu z navíjecího stroje a nakládat nové jádra na navíjecí sekci.

Celkově je struktura navíjecího stroje navržena tak, aby poskytovala spolehlivou a účinnou metodu navíjení materiálu na jádra. Komponenty stroje spolupracují, aby zajistily, že materiál je navíjen na jádro s konzistentním napětím a rychlostí, což vede k vysoce kvalitním konečným produktům.

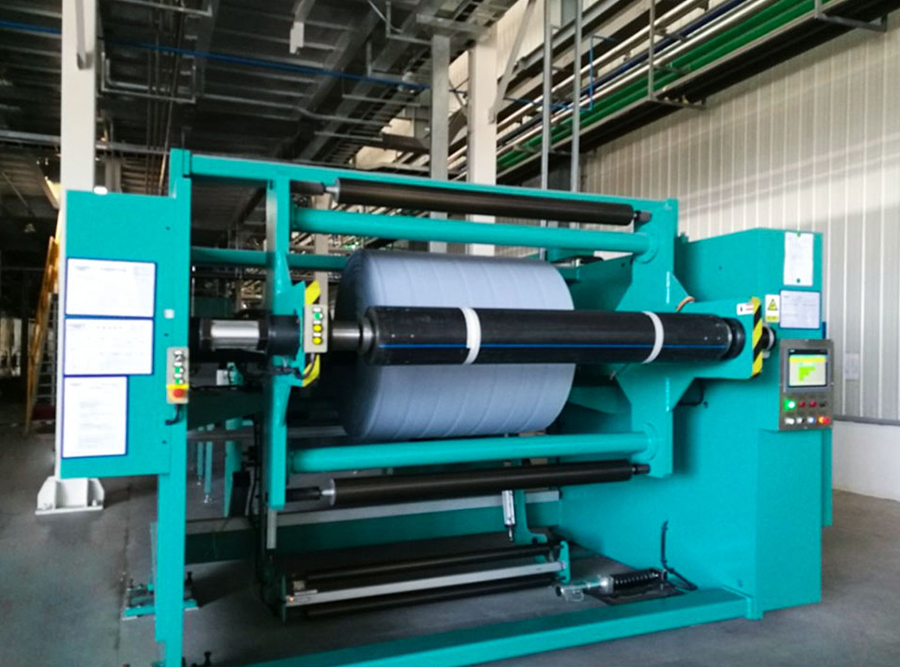

Klasifikace navíjecího stroje

Navíjecí stroje se používají v různých průmyslových odvětvích pro navíjení různých typů materiálů a dodávají se v různých typech a konfiguracích v závislosti na aplikaci. Zde jsou některé běžné typy navíjecích strojů:

Středový navíječ: Středový navíječ se používají pro navíjení materiálů, které jsou tenké a pružné. Vyznačují se jedinou navíjecí hřídelí ve středu stroje a materiál je navíjen na jádro, které je namontováno na hřídeli.

Povrchový navíječ: Povrchové navíječky se používají pro navíjení materiálů, které jsou tlustší a tužší. Mají dva navíjecí bubny nebo hřídele, které jsou umístěny na opačných stranách stroje. Materiál je navíjen na jádro, které je namontováno mezi dvěma hřídeli.

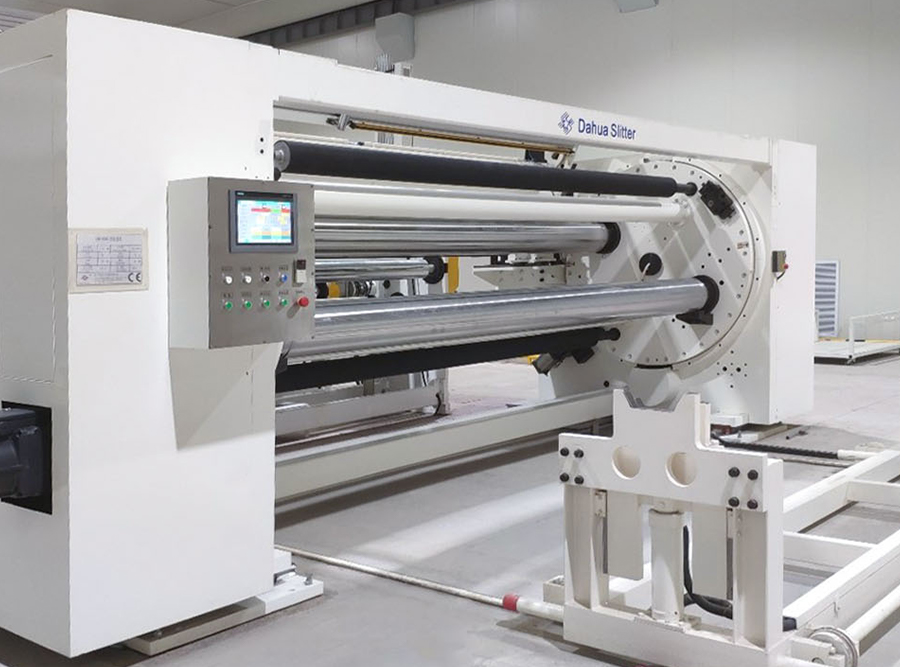

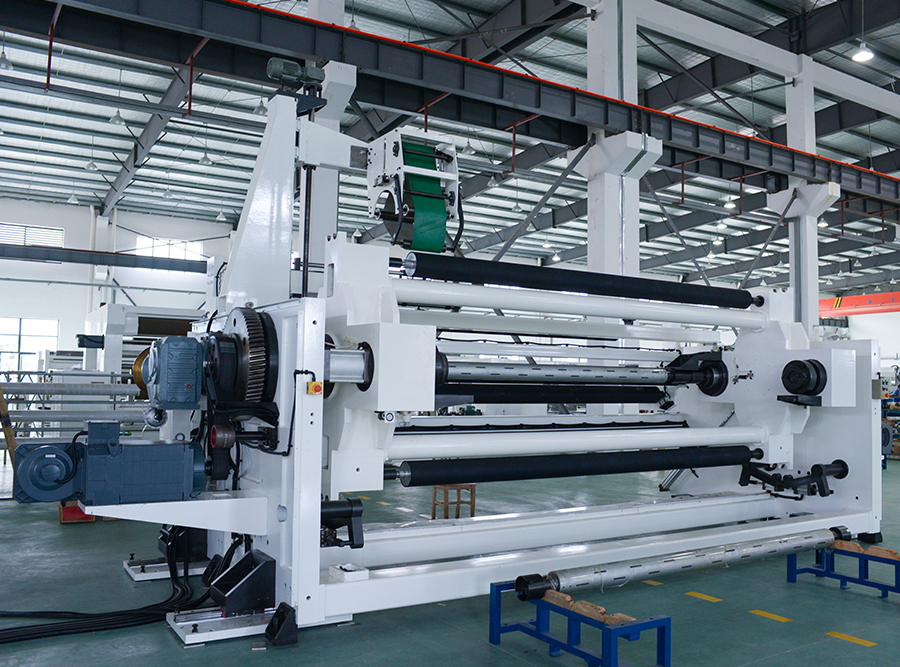

Revolverový navíječ: Revolverové navíječky se používají pro vysokorychlostní navíjení a mohou být navrženy pro středové nebo povrchové navíjení. Revolverové navíječe mají více navíjecích hřídelí, které jsou namontovány na otočné revolverové hlavě. Po dokončení jedné role se věž otočí k další hřídeli a proces navíjení pokračuje.

Převíječky: Převíječky se používají k navíjení hotového materiálu z primárního nebo sekundárního řezacího stroje nebo potahovače. Mohou být navrženy pro středové nebo povrchové navíjení a mohou zahrnovat funkce, jako je řízení napětí, vedení pásu a automatizovaná manipulace s rolemi.

Kombinovaný navíječ: Kombinované navíječky mohou být navrženy pro středové i povrchové navíjení, což jim umožňuje manipulovat s různými materiály. Mohou také obsahovat funkce, jako je automatická výměna válců a kontrola napětí.

Celkově klasifikace navíjecích strojů závisí na jejich specifických vlastnostech, aplikacích a designu. Typ zvoleného navíjecího stroje bude záviset na navíjeném materiálu, rychlosti procesu navíjení a požadovaném hotovém produktu.
